"Вечный" Wi-Fi логгер на базе ESP8266 с питанием от солнечной панели и ионисторов

Сегодня мы рассмотрим создание прототипа "вечного" Wi-Fi логгера на базе солнечной панели с повербанка, StepUP DC-DC преобразователя, ионисторов и модуля ESP-01 на базе SoC-чипа ESP8266 с экспортом данных - температуры, напряжения питания, состояния дискретных I/O и времени с момента включения до сна в облако. Что облегчает задачу разработчика и экономит время, так это то, что прошивки под данный модуль можно писать прямо в нем, благодаря интерпретатору Lua в NodeMCU и имеющейся EEPROM-ки на 4 мегабайта. Сам NodeMCU имеет встроенную файловую систему SPIFFS.

Видеодемонстрация кишков прототипа


Конструктив модуля ESP-01 с датчиком температуры DS18B20




Распиновка модуля ESP-01

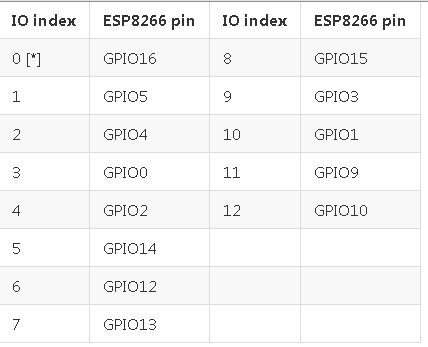

Схема модуля и распределение GPIO по регистрам




Вопросы бесперебойного питания

Следует отметить, что сам чип ESP8266 может работать от 1.7 до 3.6 В, но вот 4-х мегабитная EEPROM Winbond W25Q40BV на плате модуля расчитана на рабочий диапазон напряжений 2.7...3.6 В. Сей факт определяет необходимость запитки модуля в ограниченных пределах 2.7...3.6 В источником мощностью не менее 0.522 ватт. Эта цифра получена исходя из токопотребления в пиковом режиме 145 мА в режиме передачи в стандарте 802.11g и напряжении питания 3.6 В. Понятно, что основное время модуль будет находиться либо в спящем режиме (токопотребление 10 мкА), либо в режиме приема (токопотребление до 60 мА). В эфир в режиме передачи модуль будет выходить редко, скажем раз в минуту на секунду-две и пики токопотребления вполне может сгладить накопительная емкость.


Изначально для питания предполагал взять комбинацию солнечной панели на 0.5 ватта и 5 вольт, ионистора на 2.7 В и DC-DC преобразователя со встроенным алгоритмом отслеживания точки получения максимальной мощности (MPPT). К примеру, SPV1040. Он примечателен тем, что начинает работать при минимальном входном напряжении 0.3 В до 5.5 В и предназначен для заряда аккумулятора от солнечной батареи. MPPT динамически подстраивает входное сопротивление преобразователя, автоматически поддерживая наилучшее согласование с фотоэлементом солнечной батареи:



Однако, взглянув на его стоимость за штуку от 5 баксов, решил взять просто "вампирчик" (Step-UP DC-DC) от дядюшки Али за 24 рубля, работающий от 0.9 до 5.5 В и выдающий стабильное выходное напряжение 5.1 В при КПД 92%. Также немаловажным фактором послужило то, что для SPV1040 самого по себе нужна дополнительная обвеска (см. схему выше), а "вампирчик" уже готов как модуль. Да сами взгляните:



Кроме того, выходное напряжение "вампирчика" нужно снизить с 5-ти до 3 вольт.  Для чего? Во-первых, для обеспечения режима питания модуля ESP-01, а во-вторых - для ионисторов нельзя превышать номинальное напряжение, приводящее к электрохимическому распаду электролита, это главный их недостаток при всех огромных достоинствах (быстрый заряд как у конденсаторов, "огромная" емкость как у аккумуляторов и возможность работы при отрицательных температурах, до -30 °C).

Схему "китайцы" на данный Step-UP DC-DC бустер не предоставляют, но реверсинг по печатной плате несложен. Отрисовал сам:


Как снизить выходное напряжение? Самое простое и тупое - поставить по выходу два диода последовательно, тем самым погасив излишек напряжения. Но дьявол кроется в мелочах, при этом мы теряем драгоценную энергию. Не говоря уже о том, что при снижении напряжения по выходу преобразователя с номинальных выходных пяти вольт (вследствие снижения светового потока вечером) на величину падения на переходах двух диодов получим отсутствие заряда при вполне еще рабочем напряжении нашего логгера порядка 2.7 В. Ибо после двух диодов это уже будет 1.3 В (для кремниевых структур падение по 0.6...0.7 вольт, да еще и плавающее по температуре ). Корректнее же будет сместить порог по входу 3 преобразователя DA1 резистором *R2 со стандартным номиналом 47 кОм для 5 В и 91 кОм для 3-х, входящим в состав делителя R2-R3. Чем ниже сопротивление R2, тем выше выходное напряжение преобразователя.

Ограничения ионисторов

Современные ионисторы (см. даташит) работают в широком диапазоне температур: от -40 до +60 градусов Цельсия, имеют сотни тысяч циклов заряд-разряда при незначительной потере емкости и практически нечувствительны к разрядным токам. Правда следует оговорить немаловажное влияние ESR (собственное внутреннее сопротивление конденсатора с двойным электрическим слоем), которое хоть и меньше, чем у аккумуляторов, но значительно выше, чем у конденсаторов. В лучших образцах ионисторов ESR может достигать 300 мкОм, а в ширпотребовских до 30-100 Ом. К чему это приводит? Да к ограничению выдаваемого тока в нагрузку и быстрому падению напряжения.

Приведем первый пример: энергия, запасаемая в емкости равна C*U*U/2, допустим взяли ионистор на 1000 Фарад и 5 вольт, получаем 1000*25/2 = 12 500 Дж. Допустим внутреннее сопротивление среднего по параметрам равно 30 Ом и ток потребления 60 мА, тогда с учетом падения напряжения на ионисторе выходное напряжение составит 5-(30*0.06) = 3.2 вольта. При данном напряжении мы еще можем комфортно работать (напомним, наш минимум 2.7 вольт). Разрядное время ионистора при работе на нагрузку с постоянным разрядным током равно С*(Vн-Vк)/Iн = 1000 * (5-3.2) / 0.06 = 30 000 сек ~ 8.33 часов. Неплохо, но мы еще не учли ток саморазряда ионистора.

Приведем второй пример: допустим внутреннее сопротивление равно 100 Ом и ток потребления 60 мА, тогда с учетом падения напряжения на ионисторе выходное напряжение составит 5-(100*0.06) = -1 вольт. Дальше считать смысла нет, не проходим для таких разрядных токов в постоянном режиме. Делаем вывод, что ширпотребовские ионисторы с высоким ESR подходят лишь для работы на малые разрядные токи.

Как прошивать?

Для заливки альтернативной прошивки NodeMCU в ESP8266-01 использован готовый преобразователь USB/UART с TTL-уровнями на базе FTDI.

Для работы понадобится:
  1. LuaLoader для загрузки скриптов Lua https://github.com/GeoNomad/LuaLoader
  2. ESP8266Flasher для прошивки интерпретатора Lua в модуль ESP-01 https://github.com/nodemcu/nodemcu-flasher


Скрипт отправки данных на два тренда визуализации, проверки обрыва связи и считывания дискретного I/O
-- sleep us = 40 sec
COUNTSLEEP = 40000000
-- registr = 8, pin - gpio15
dpin = 8
gpio.mode(dpin,gpio.INPUT,gpio.PULLUP)
-- temperature
tpin = 4
require('ds18b20')
ds18b20.setup(tpin)
-- первый вызов необходим для устранения глюка в данных при появлении питания на датчик
t=ds18b20.read()
function sendData()
t=ds18b20.read()
r=gpio.read(dpin)
print("Temp:"..t.." C\n")

if wifi.sta.getip()== nil then
print("IP unavaiable, Waiting...")
else
-- conection to thingspeak.com
print("Sending data to thingspeak.com")
conn=net.createConnection(net.TCP, 0)
conn:on("receive", function(conn, payload) print(payload) end)
-- api.thingspeak.com 184.106.153.149
conn:connect(80,'184.106.153.149')
conn:send("GET /update?key=MYKEYAPI&field1="..t.."&field2="..r.." HTTP/1.1\r\n")
conn:send("Host: api.thingspeak.com\r\n")
conn:send("Accept: */*\r\n")
conn:send("User-Agent: Mozilla/4.0 (compatible; esp8266 Lua; Windows NT 5.1)\r\n")
conn:send("\r\n")
conn:on("sent",function(conn)
print("Closing connect")
conn:close()
-- print("Sleep 40 sec down...")
-- node.dsleep(COUNTSLEEP) -- закомментировал, см. комментарии ниже

end)
conn:on("disconnection", function(conn)
print("Disconnect...")
end)
end
end

-- send data every 60000 ms to thing speak
tmr.alarm(0, 60000, 1, function()
sendData()
end)
-- локальный сервер доступен в течении 20 sec на порту 8080
srv=net.createServer(net.TCP)
srv:listen(8080,function(conn)
t=ds18b20.read()
r=gpio.read(dpin)
conn:send("Temperature RAMEDIA: "..t.." C\n\nGPIO15: "..r.."\n\n")
conn:on("sent",function(conn) conn:close() end)
end)
Фикс дробной части

Следует отметить, что в Lua используется целочисленное деление и в стандартном скрипте работы с датчиком DS18B20 на выходе будет целое значение после масштабирования на старых прошивках NodeMCU. Как результат игнорирование промежуточных значений (см. рисунок):


В то же время, сам датчик позволяет проводить измерения с шагом (но не точностью) 0.0625 градусов Цельсия. Как вернуть промежуточные величины? Простая хитрость - считать отдельно остаток и присоединить его к целочисленному результату масштабирования. Масштабирование в исходном скрипте реализуется простым делением (найдите строку):
t = t/ 10000
Теперь перепишите ее следующим образом:
t = (t/10000).."."..(t%10000)
Конечно, сам компилятор NodeMCU съест впереди стоящие нули, но результат уже получше:


А что в итоге? Сообщество разработчиков пошевелилось и выпустило версию NodeMCU с поддержкой операций с плавающей точкой - nodemcu_float_0.9.6-dev_20150704. Вот так просто )

Проблема чтения аналогового входа или... мониторинг напряжения питания модуля

Есть такая функция в официальной доке - node.readvdd33(). Предназначена для получения напряжения питания модуля в милливольтах. Во-первых, документация устарела и функция перенесена из главного модуля node в adc, т.е. правильно будет вызывать как - adc.readvdd33(). Во-вторых, собака порылась в том, что ее вызов требует прерывания, которое занято при работе модуля в режиме точки доступа или режиме по-умолчанию, когда не запрещен режим автоконнекта. Так вот неискушенный разраб пишет ничего не подозревая ее вызов в теле опроса своих датчиков и получает сообщение об ошибке "PANIC: unprotected error in call to Lua API (httpsender.lua: attempt to call field 'readvdd33' (a nil value))". Не разобравшись с документацией и причинами появления таких месседжей, не почитав гитхаб, разраб начинает кричать на каждом углу по форумам о глючности NodeMCU. То голова у тя глючная. Как решить? Все просто:
  1. Либо перевести из точки доступа в режим запрета автоконнекта, а потом вернуть.
  2. Либо сначала запретить все через wifi.sta.disconnect() и wifi.sta.autoconnect(0), а потом уже работать в штатном режиме.
Поскольку в нашем случае предусмотрена работа модуля в спящем режиме, то подобную операцию лучше провести до начала работы прямо в стартовом init.lua (по окончании таймера сна тянется RESET, модуль заново инициализируется):
-- читаем ADC до активации коннекта (вызывает сброс после)
wifi.sta.disconnect()
wifi.sta.autoconnect(0)
u=adc.readvdd33()/1000
-- registr = 3, pin - GPIO0 na plus optron cherez 1 kOm
dpin=3
gpio.mode(dpin, gpio.OUTPUT);
gpio.write(dpin, gpio.HIGH);
-- GPIO2 (используем для настройки, подтянут к 1)
tpin=4
gpio.mode(tpin,gpio.INPUT,gpio.PULLUP)

print("Setting up Wi-Fi...")
wifi.setmode(wifi.STATION)
wifi.sta.config("SSID","password")
wifi.sta.connect()
local cnt=0
tmr.alarm(1, 1000, 1, function()
if wifi.sta.getip()==nil then
print("IP unavaiable, Waiting...")
cnt = cnt + 1if (cnt > 4) then tmr.stop(1) node.dsleep(COUNTSLEEP) end
else
tmr.stop(1)
print("Config done, IP is "..wifi.sta.getip())
dofile("httpsender.lua")
collectgarbage()
end
end)
Тогда скрипт 'httpsender.lua' чтения датчиков, автоотправки на сервис "умных вещей" и принудительного сна можно переписать следующим образом:
-- sleep us = 120-2 sec
local COUNTSLEEP = 118000000
-- temperature
require('ds18b20')
ds18b20.setup(tpin)
local t=ds18b20.read()

function sendData()
local g=gpio.read(dpin)
local r=tmr.now()
t=ds18b20.read()
print("Temperature: "..t.." C\n")

if wifi.sta.getip()== nil then
print("IP unavaiable, Waiting...")
print("Sleep 120 sec down...")
node.dsleep(COUNTSLEEP)
else
-- conection to thingspeak.com
print("Sending data to thingspeak.com")
conn=net.createConnection(net.TCP, 0)
conn:on("receive", function(conn, payload) print(payload) end)
-- api.thingspeak.com
conn:connect(80,'184.106.153.149')
conn:send("GET /update?key=apikey&field1="..t.."&field2="..u.."&field3="..g.."&field4="..r.." HTTP/1.1\r\n")
conn:send("Host: api.thingspeak.com\r\n")
conn:send("Accept: */*\r\n")
conn:send("User-Agent: Mozilla/4.0 (compatible; esp8266 Lua; Windows NT 5.1)\r\n")
conn:send("\r\n")
conn:on("sent",function(conn)
print("Closing connect")
conn:close()
end)
conn:on("disconnection", function(conn)
print("Disconnect...")
print("Sleep 120 sec down...")
node.dsleep(COUNTSLEEP)
end)
end
end

-- Wait 2000 ms for Init DS18B20 and last send to thingspeak
tmr.alarm(0, 2000, 1, function()
sendData()
end)
Результат работы мониторинга напряжения вы можете увидеть на следущем тренде (по сути, это не что иное как остаток напряжения на ионисторах):



Видеодемонстрация работы локального сервера




















Ресурсы по тематике
  1. Даташит на SPV1040.
  2. Даташит на W25Q40BVSSIP.
  3. Даташит на ESP8266.
  4. NodeMCU https://github.com/nodemcu/nodemcu-firmware
  5. Realtime визуализация данных
  6. Тестирование паяльника на ионисторах
Проекты на базе ESP8266
  1. Прозрачный мост UART/Wi-Fi --- Wi-Fi/UART на базе ESP8266 на Lua
  2. Wi-Fi лампа. Контроль DIO модуля ESP-01 (ESP8266) по Wi-Fi
  3. Монтаж мезонином прозрачного моста Wi-Fi-UART на ESP8266
  4. Автономный датчик температуры по Wi-Fi на базе ESP8266
  5. Аномальная разрядная кривая ионисторов проекта "вечный" Wi-Fi логгер. Луна однако
  6. Работа "вечного" Wi-Fi логгера на солнечную панель из... аморфного кремния
  7. #ESP.Meteo: Wi-Fi логгер с автономным питанием в Twitter-e
  8. Вывод отладочной информации с ESP-12 на дисплей SSD1306
